2.3.5 嵌套的向量式中断控制器(NVIC)
STM32F103xx增强型产品内置嵌套的向量式中断控制器，能够处理多达43个可屏蔽中断通道(不包括 16个Cortex™-M3的中断线)和16个优先级。
● 紧耦合的NVIC能够达到低延迟的中断响应处理
● 中断向量入口地址直接进入内核
● 紧耦合的NVIC接口
● 允许中断的早期处理
● 处理晚到的较高优先级中断
● 支持中断尾部链接功能
● 自动保存处理器状态
● 中断返回时自动恢复，无需额外指令开销 该模块以最小的中断延迟提供灵活的中断管理功能。
2.3.6 外部中断/事件控制器(EXTI)
外部中断/事件控制器包含19个边沿检测器，用于产生中断/事件请求。每个中断线都可以独立地配置 它的触发事件(上升沿或下降沿或双边沿)，并能够单独地被屏蔽；有一个挂起寄存器维持所有中断请 求的状态。EXTI可以检测到脉冲宽度小于内部APB2的时钟周期。多达80个通用I/O口连接到16个外 部中断线。
2.3.8 自举模式
在启动时，通过自举引脚可以选择三种自举模式中的一种：
● 从程序闪存存储器自举
● 从系统存储器自举
● 从内部SRAM自举自举加载程序(Bootloader)存放于系统存储器中，可以通过USART1对闪存重新编程。更详细的信息， 请参考应用笔记AN2606。
2.3.7 时钟和启动
系统时钟的选择是在启动时进行，复位时内部8MHz的RC振荡器被选为默认的CPU时钟，随后可以 选择外部的、具失效监控的4~16MHz时钟；当检测到外部时钟失效时，它将被隔离，系统将自动地 切换到内部的RC振荡器，如果使能了中断，软件可以接收到相应的中断。同样，在需要时可以采取 对PLL时钟完全的中断管理(如当一个间接使用的外部振荡器失效时)。

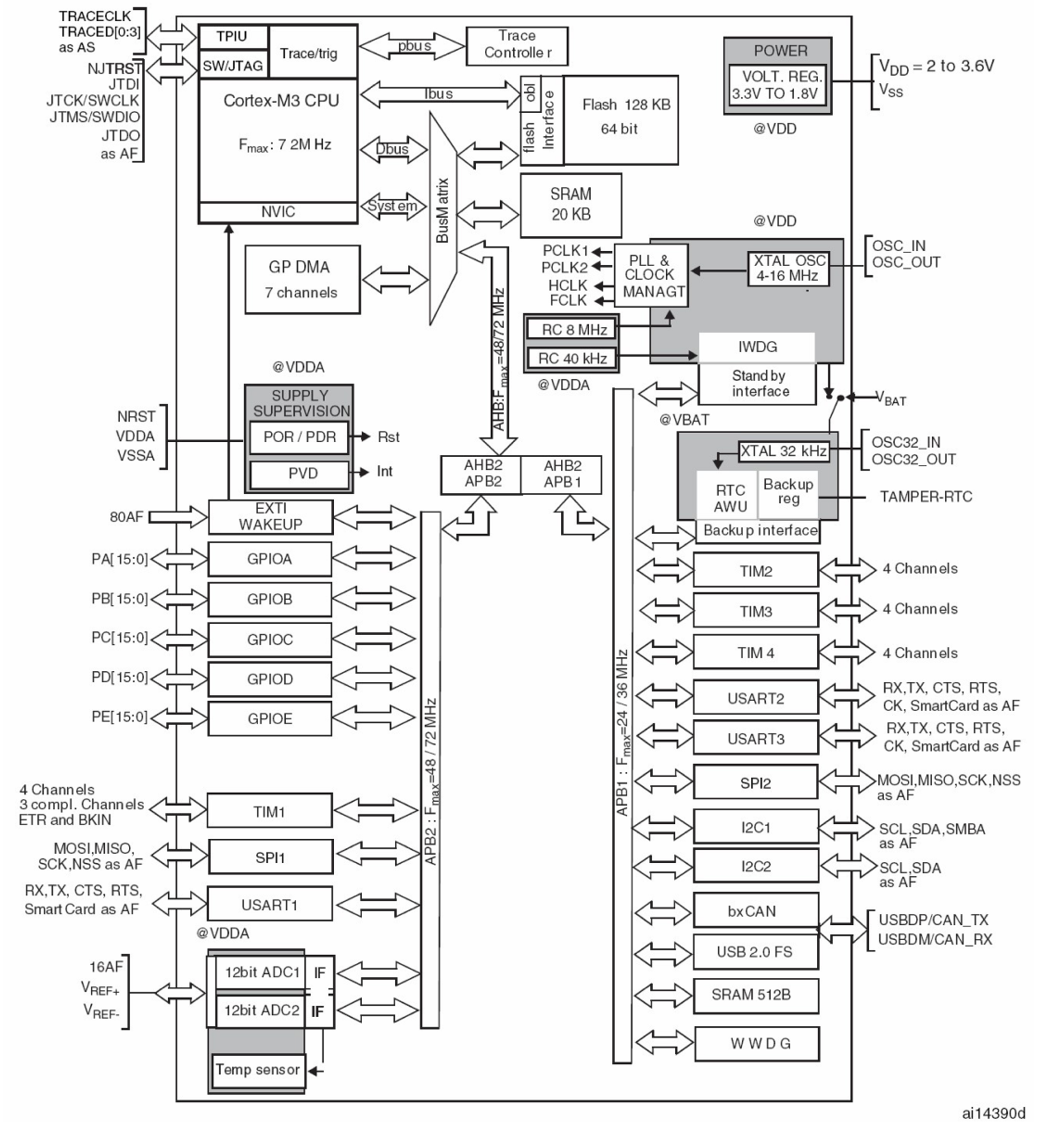

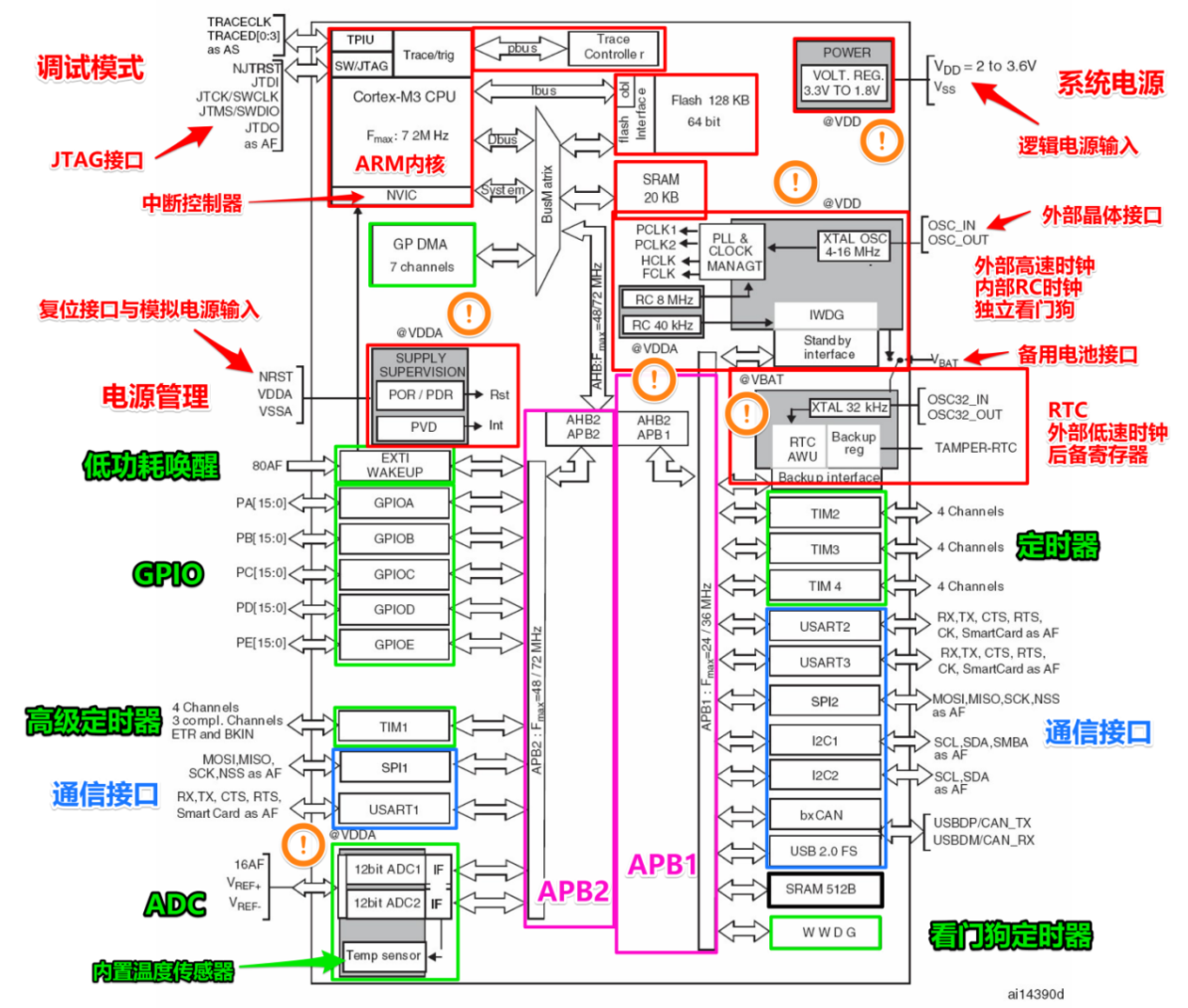

多个预分频器用于配置AHB的频率、高速APB(APB2)和低速APB(APB1)区域。AHB和高速APB的最 高频率是72MHz，低速APB的最高频率为36MHz。参考图2的时钟驱动框图。
