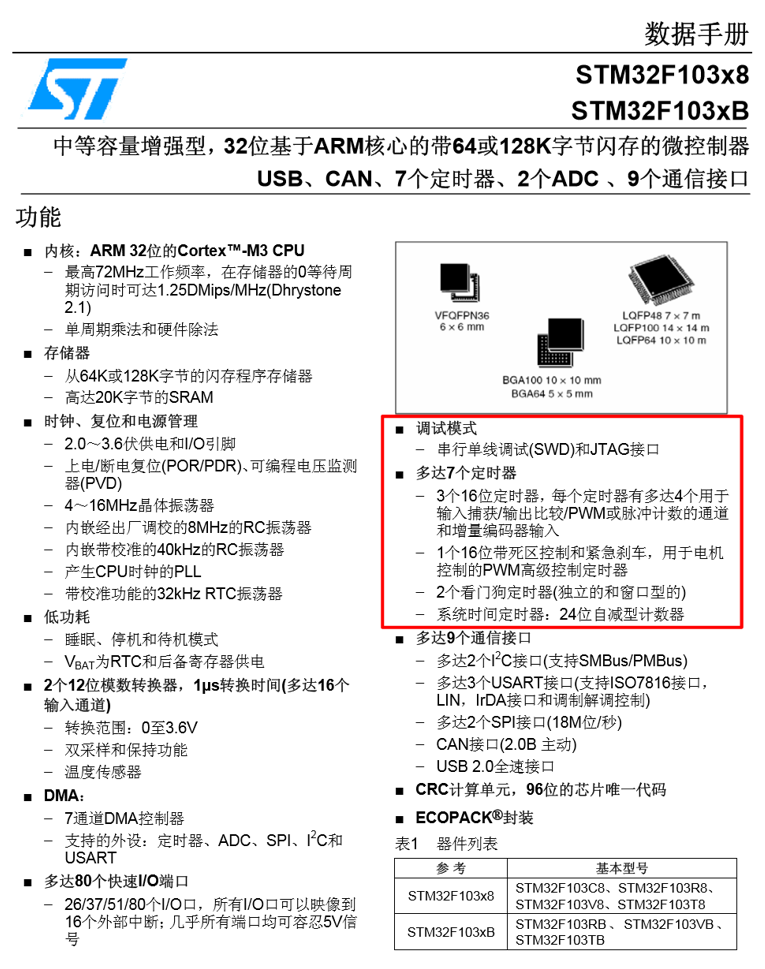

■ 多达7个定时器
− 3个16位定时器，每个定时器有多达4个用于输入捕获/输出比较/PWM或脉冲计数的通道 和增量编码器输入
− 1个16位带死区控制和紧急刹车，用于电机控制的PWM高级控制定时器
− 2个看门狗定时器(独立的和窗口型的)
− 系统时间定时器：24位自减型计数器
独立看门狗
独立的看门狗是基于一个12位的递减计数器和一个8位的预分频器，它由一个内部独立的40kHz的RC振荡器提供时钟；因为这个RC振荡器独立于主时钟，所以它可运行于停机和待机模式。它可以被当成看门狗用于在发生问题时复位整个系统，或作为一个自由定时器为应用程序提供超时管理。通过 选项字节可以配置成是软件或硬件启动看门狗。在调试模式下，计数器可以被冻结。
窗口看门狗
窗口看门狗内有一个7位的递减计数器，并可以设置成自由运行。它可以被当成看门狗用于在发生问题时复位整个系统。它由主时钟驱动，具有早期预警中断功能；在调试模式下，计数器可以被冻结。
系统时基定时器 滴答定时器

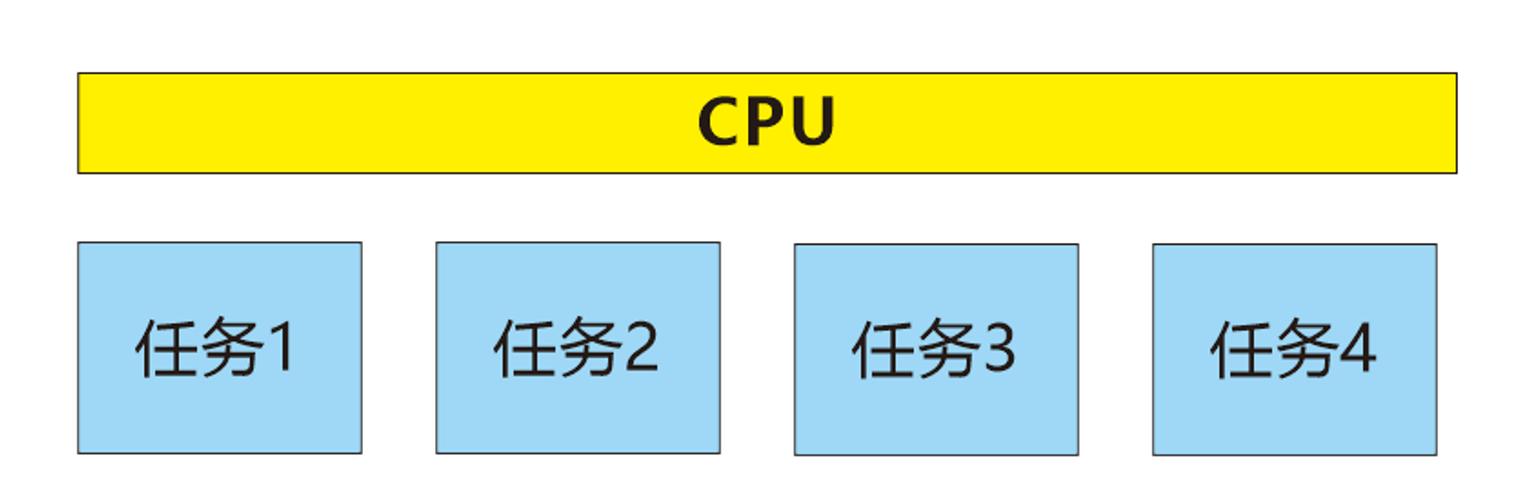

这个定时器是专用于实时操作系统，也可当成一个标准的递减计数器。它具有下述特性：
● 24位的递减计数器
● 自动重加载功能
● 当计数器为0时能产生一个可屏蔽系统中断
● 可编程时钟源

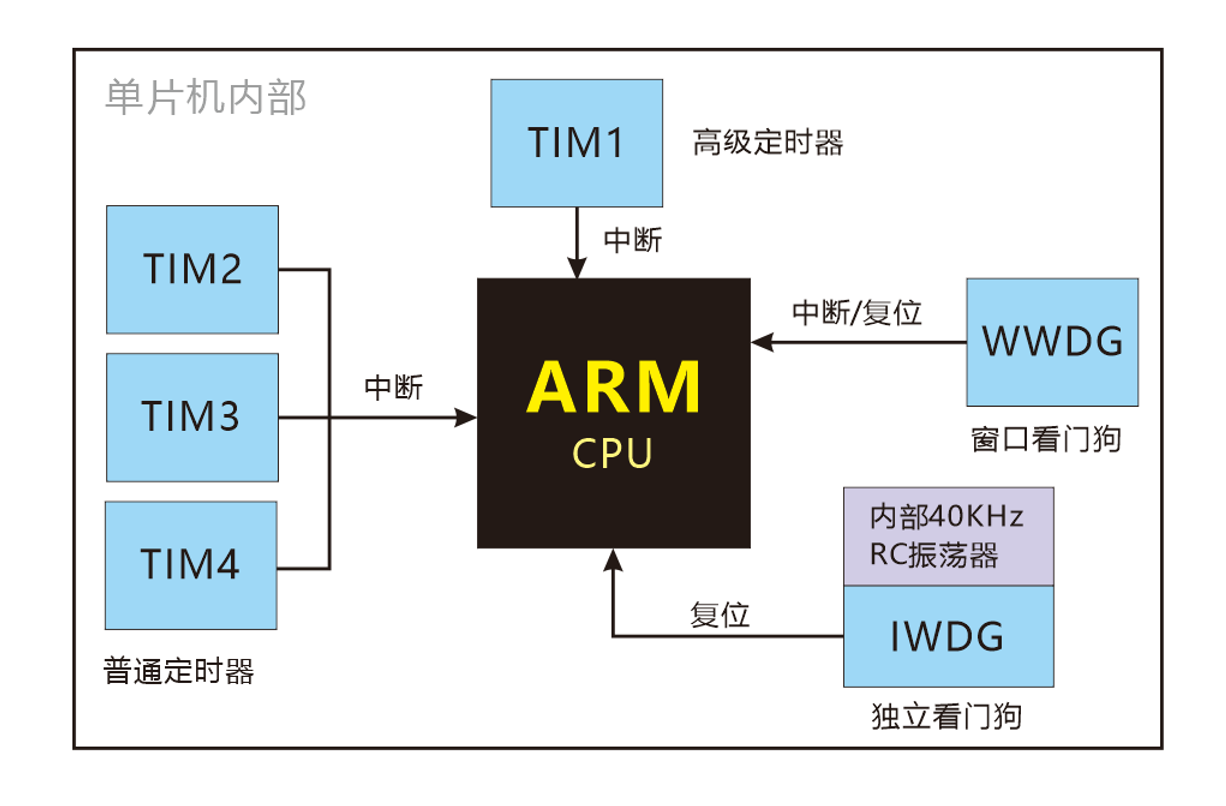

STM32F103xx增强型系列包含
1个高级控制定时器
3个普通定时器
2个看门狗定时器
1个系统嘀嗒定时器
